直线电动机（linear motor )

直线电动机

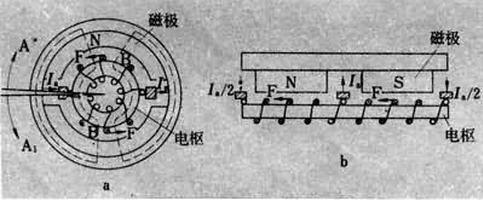

   利用电能直接产生直线运动的电动机。其原理与相应的旋转式电动机相似，在结构上可看作是由相应旋转电机沿径向切开，拉直演变而成（图1）。直线电动机包括定子和动子两个主要部分。在电磁力的作用下，动子带动外界负载运动作功。在需要直线运动的地方，采用直线电动机可使装置的总体结构得到简化。直线电动机较多地应用于各种定位系统和自动控制系统。大功率的直线电动机还常用于电气铁路高速列车的牵引、鱼雷的发射等装备中。直线电动机按原理分为直流直线电动机、交流直线异步电动机、直线步进电动机和交流直线同步电动机。以前 3种应用较多。按结构可分为单边型和双边型两种。在单边型结构中，定子和动子之间受有较大的单边磁拉力；双边型结构由于两边磁拉力互相平衡，支承部分摩擦力较小，动作比较灵活。

  直线电动机

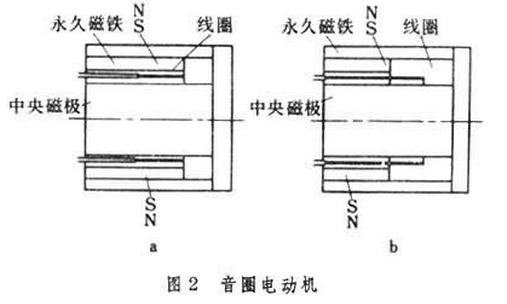

  直流供电的直线电动机。由一套磁极和一组绕组构成。绕组中的电流有的通过电刷和换向片结构引入，称刷型；有的不经换向器和电刷，直接用导线引入，称无刷型。直流直线电动机从结构上还可分为动极式和动圈式两种。图2所示为圆柱式直流动圈式直线电动机，由于其结构与扬声器的音圈相似，故又称为音圈式直线电动机，简称音圈电动机。其中图2a为短线圈音圈电动机，图2b为长线圈音圈电动机。直流直线电动机由于推力与电枢电流成正比，速度与电枢电压成正比，故具有良好的线性控制特性，它与闭环控制系统配合，可以进行精密的调节和控制，适用于自动控制系统，例如计算机磁盘驱动器的磁头定位系统。

  交流直线异步电动机

  由旋转式异步电动机演变而来。其工作原理和旋转式异步电动机相同。主要由原边和副边两部分组成，嵌有线圈的部分为原边。当多相绕组中通入电流后，电机气隙中就产生一个磁场行波，切割副边的导体而感生电流。此电流与磁场作用产生电磁力使原边和副边发生相对运动。直线异步电动机可以做成原边固定、副边可动的短副边型和副边固定、原边可动的短原边型两种结构。短原边型所用线圈数量少，比较经济，应用较多;短副边型常用于金属物体的投射。直线异步电动机常在工业自动化系统中作为操作杆的动力，用它操作自动门窗、自动开关和阀门以及各种机械手，也可用于电气铁路高速列车的牵引和鱼雷发射等。

  直线步进电动机

  作直线步进运动的电动机。按其电磁推力产生的原理可以分为反应式和永磁感应子式两大类。

  ①反应式直线步进电动机：其定子是一条开有均匀齿槽的导轨，动子是一个绕有三相绕组的E形铁心。每个铁心柱上都开有和定子齿距相等的齿槽，且各相铁心柱上的齿槽相对于定子齿槽依次错开1／3齿距。如果输入三相绕组电脉冲的顺序依次为A→B→C→A，则动子就会向左作步进运动。如果通电顺序改为A→C→B→A，则动子就向右作步进运动。在结构上也可以把 E形铁心固定，让齿条作为动子。齿条的运动将与上述运动方向相反。

  ②永磁感应子式直线步进电动机：定子由软铁材料制成，上面铣有均匀间隔的齿槽；动子由永久磁铁加上两个带齿的形电磁铁组成。两个电磁铁上的齿相互错开一定距离。在电磁铁线圈不通电时，动子位置由永久磁铁决定。而在两个电磁铁按一定顺序轮流通电时，将使动子以一定齿距作步进运动。如果对两个电磁铁不是轮流通电，而是使其中的电流一个按正弦变化，一个按余弦变化，则可使动子运动平滑，步距很小。其步距（位置）分辨率可以达到0.01mm以下。在要求高精度定位的场合，例如绘图仪、磁头定位机构、激光定位器和数控系统中得到较多的应用。

  线性马达(直线电机)的工作原理

  所谓线性马达又称为直线电机，是一种将传统的旋转电机沿轴线方向切开后，将旋转电机的初级展开作为直线电机(线性马达)的定子，次级通电后在电磁力的作用下沿着初级做直线运动，成为直线电机(线性马达)的动子。

  我们常说的磁悬浮，往往和直线电机(线性马达)驱动有着很大联系。磁浮运输系统通常采用“线性马达”也就是直线电机作为推进系统的。

  线性马达的构成原理

  设靠三相交流电力励磁的移动用电磁石 (作为定子)，分左右两排夹装在铝板两旁 (但不接触)，磁力线与铝板垂直相交，铝板即感应而生电流，因而产生驱动力。由于线性感应马达的定子装在列车上，较导轨短，因此线性感应马达又称为“短定子线性马达”(Short-statorMotor)；线性同步马达的原理则是将超导电磁石装于列车上 (当作转子)，轨道上则装有三相电枢线圈 (作为定子)，当轨道上的线圈供应以可变周波数的三相交流电时，即能驱动车辆。由于车辆移动的速度系依与三相交流电周波数成比例的同步速度移动，故称为线性同步马达，而又由于线性同步马达的定子装于轨道上，与轨道同长，故线性同步马达又称为“长定子线性马达”(Long-stator Motor)。

  传统轨道运输系统由于使用专用轨道，并以钢轮作为支撑与导引，因此随着速度的增加，行驶阻力会递增，而牵引力则递减，列车行驶阻力大于牵引力时即无法再加速，故一直无法突破地面运输系统理论上最高速度每小时375公里的瓶颈 。虽然法国TGV曾创下传统轨道运输系统时速515.3公里的世界纪录，但因轮轨材料会有过热疲乏的问题，故现今德、法、西、日等国之高铁商业营运时速均不超过300公里。

  因此，如要进一步提升车辆速度，必须放弃传统以车轮行驶之方式，而采用“磁力悬浮”(Magnetic Levitation，简称“磁浮”Maglev) 的方式，使列车浮离车道行驶，以减少摩擦力、大幅提高车辆的速度。此一浮离车道的作法，除不会造成噪音或空气污染外，并可增进能源使用之效率。另外采用“线性马达”(Linear Motor) 亦可加快该磁浮运输系统的速度，因此使用线性马达的磁浮运输系统应运而生。

  所谓磁浮运输系统就是利用磁力相吸或相斥的原理，使列车浮离车道，此磁力的来源可分为“常电导磁石”(Permanent Magnets) 或“超导磁石”(Super Conducting Magnets, SCM)。所谓的常电导磁石就是一般的电磁铁，即只有通电时才具有磁性，电流一切断则磁性消失，由于列车在极高速时集电困难，故常电导磁石仅能适用于采用磁力相斥原理、速度相对较慢 (约300kph) 的磁浮列车；至于速度高达500kph以上的磁浮列车 (利用磁力相吸原理)，就非使用通一次电就永久具有磁性 (因此列车可以不用集电) 之超导磁石不可。

  因磁浮运输系统是利用磁力相吸或相斥的原理，故导致其分为“电动悬浮”(Electrodynamic Suspension, EDS) 与“电磁悬浮”(Electromagnetic Suspension, EMS) 两种型态。电动悬浮 (EDS) 是利用同性相斥的原理，当列车经由外力而移动，装置于列车上的常电导磁石产生移动磁场，而在轨道上的线圈产生感应电流，此电流再生磁场，由于此二磁场方向相同，故列车与轨道间产生互斥力，列车随即由此互斥力举升而悬浮。因列车的悬浮是靠两磁场作用力相互平衡而达成，故其悬浮高度可固定不变 (约10 ~ 15mm)，列车即因此具有相当之稳定性。此外，列车必须先以其他方式启动，其所带之磁场才能产生感应电流与磁场，车辆才会悬浮；因此，列车必须装置车轮以便“起飞”与“降落”之用，当速度达40kph以上时，列车开始悬浮 (即“起飞”)，车轮自动收起；同理当速度渐减不再悬浮时，车轮自动放下以便滑行 (即“降落”)。通常采用电动悬浮 (EDS) 的系统，只能以“线性同步马达”(Linear Synchronous Motor, LSM) 作为推进系统，且其速度相对较慢 (约300kph)。

  电动悬浮系统 (EDS) 与线性同步马达 (LSM) 的组合

  电磁悬浮 (EMS) 则是利用异性相吸的原理，列车两侧向导轨环抱 (类似跨座式单轨系统)，列车环抱的下部装有电磁石，导轨的底部装有钢板代替线圈，此时导轨之钢板在上，而列车之电磁石在下，当通电励磁时，电磁石产生之磁场吸引力吸引列车向上，列车因重力而下沉，两力平衡时使列车与导轨间产生间隙 (Gap)，列车即因此悬浮，其悬浮高度 (约10 ~ 15mm) 因磁力强弱而产生变化，故磁场之励磁电流须采封闭回路以保持磁力稳定。此外，列车一开始 (速度为零时) 即可产生悬浮，因此列车不须装置车轮。通常采用电磁悬浮 (EMS) 的系统，可采用“线性感应马达”(Linear Induction Motor, LIM) 或线性同步马达 (LSM) 作为推进系统，其速度可高达500kph以上。

  直线电机(线性马达)除了用于磁悬浮列车外，还广泛地用于其他方面，例如用于传送系统、电气锤、电磁搅拌器等．在我国，直线电机(线性马达)也逐步得到推广和应用．直线电机的原理虽不复杂，但在设计、制造方面有它自己的特点，产品尚不如旋转电机那样成熟，
