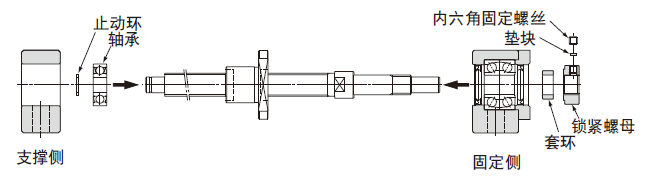

【支撑座的安装】

（1） 将固定侧支撑座装配到丝杠轴上。

（2） 将固定侧支撑座插入后,拧紧锁紧螺母,用垫块和内六角固定螺丝将其固定。

（3） 用止动环将支撑侧轴承固定到丝杠轴上,并装入支撑侧支撑座。

注1） 请勿拆卸支撑座。

注2） 丝杠轴插入支撑座时,注意请不要将油密封圈的凸缘弄翻。

注3） 用内六角固定螺丝压紧垫块时,为防止松动,请将内六角固定螺丝涂上粘结剂后再拧紧。另外,在恶劣条件下使用时,还必须采取措施防止其它零部件的松动,详细情况请向上品机电咨询。

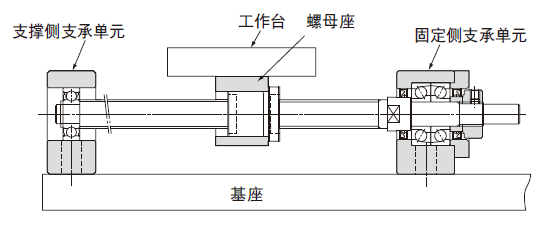

【安装到工作台以及基座上】

（1） 使用螺母座把螺母安装在工作台时,将螺母插入螺母座并暂时拧紧。

（2） 将固定侧支撑座暂时拧紧到基座上。

此时,将工作台移近固定侧支承单元并对准轴中心,调整工作台使其能平滑移动。

● 以固定侧支撑座为基准时,请将螺母外径与工作台或螺母座内径之间留出一定间隙进行调整。

● 以工作台为基准时,用薄垫片调整轴心高度（方形支承单元用）、或将圆形支撑座外表面与安装部

内面之间留一定间隙（圆形支撑座用）进行调整。

（3） 将工作台移近支撑侧的支撑座,并对准轴中心,使工作台往返数次,一直调整到螺母整个行程都

能平滑运动,并暂时将支撑座拧紧在基座上。
