滚珠花键花键母、花键轴的种类与特长

文章出处:责任编辑:作者:人气:-发表时间:2015-10-15 15:33:00【

 【花键母的种类】

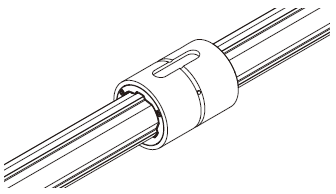

1.直筒形滚珠花键SLS(中载荷型),

花键外筒外径为直筒形。通过键实现与支承座之间的固定,可传递扭矩。

 直线电机

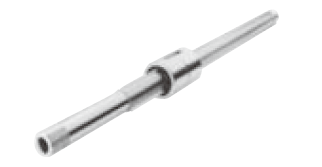

2.直筒形滚珠花键SLS-L型(重载荷型)

SLS型与LBS型具有相同的外径,是增加了花键母,长度的重负荷型。最适合用于空间小、扭矩大的地方,或有悬臂负荷、力矩等作用的场合。

 直线电机

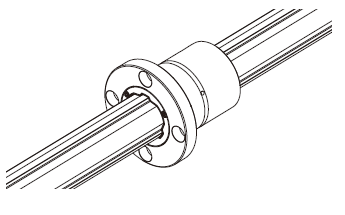

3.法兰型滚珠花键SLF

利用法兰通过螺栓固定到支承座上。装配简单,与使用键的固定方式相比较,可缩短支承座长度。

 直线电机

 花键轴的种类】

1.精密实心花键轴(标准型)

对通过冷拔成形的花键轴的滚动沟槽,进行精密研磨,达到高精度,然后与花键母配合。

 直线电机

2.特殊花键轴

花键轴端或中间部分的直径比较大时,THK将按照需求用切削加工制作花键部分。

 直线电机

3.中空花键轴K型)

需要配管、配线、排气或减轻重量的地方,可用中空花键轴

直线电机
